Gostaria de controlar 3 dispositivos diferentes usando um único controle remoto (chaveirinho)? Veja mais…

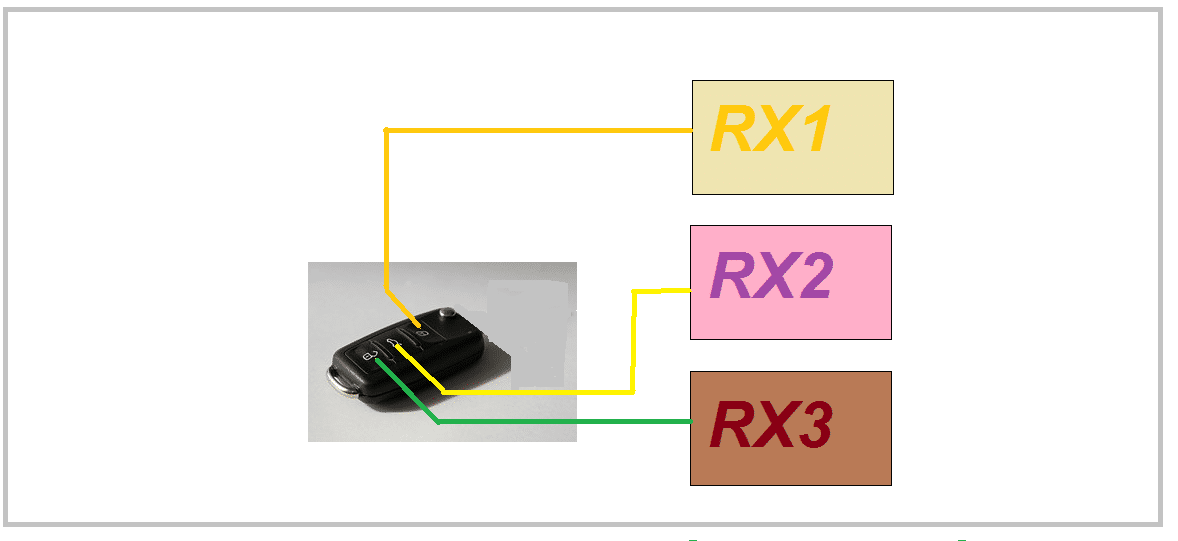

A proposta é acionar receptores diferentes que estejam em locais diferentes. Por exemplo: Ligar as luzes em um galpão próximo (modo retenção), ligar um motor de uma bomba d’agua (modo retenção) e também acionar uma sirene de aviso (modo pulso). Para isto, teremos que montar 3 receptores idênticos e depois ajustar os ‘jumpers’ para que cada receptor seja acionado por um botão apenas.
Veja o esquema abaixo:
Note que temos 3 jumpers:
O chamado de P/R = Que quando colocado, define o modo de retenção e sem, o modo pulso.
Os outros 2 definem o botão que acionará o receptor:
B/E = Quando colocado, aceitará o botão esquerdo (desde que sem jumper em B/D)
B/D = Quando colocado, aceitará o botão direito (desde que sem jumper em B/E)
B/E , B/D = (Ambos colocados), aceitará o terceiro botão (ou ambos botões acionados ao mesmo tempo)
Cada receptor terá que ser ‘aprendido’ antes de usar. Aperte o botão ‘Learn’ da placa e ao mesmo tempo, aperte um botão do controle (qualquer um) e solte em seguida o botão ‘Learn’. Ocorrerá uma piscada no led ‘Learn’ e a partir dai, deverá acionar o rele conforme os jumper colocados e o botão que for acionado.
O rele a ser usado, deverá suportar a corrente de carga a ser acionada, ou usar contatores auxiliares.
Lembrando que os receptores comerciais deverão ser da mesma frequência dos transmissores (chaveirinhos) usados. Também, os transmissores deverão ter internamente o ci Ht6p20b para poder funcionar.
Obs. Esta montagem foi feita apenas em protoboard, sujeita a bugs ainda não observados. Trata-se de uma montagem didática, servindo de base para outros projetos, sendo fornecido o arquivo ASM, podendo ser alterado conforme a necessidade do hobista.
Segue o arquivo ASM (P/ PIC 12f675):
Segue o arquivo HEX:
