RECEPTOR DE 2 CANAIS PROGRAMÁVEL P/ CONTROLE REMOTO USANDO HT6P20B – C/ PIC 12F675 (REF182)

Com a versatilidade da programação de modo de uso…

Existe a venda os chamados ‘módulos receptores’ que podem ser programados para receber controles remotos comerciais usados em alarmes ou portões elétricos.
Esta montagem experimental é uma sugestão para se construir um destes receptores, com capacidade de ser programado por meio de jumpers em sua placa, para operar de vários modos diferentes. Isto facilita seu uso em aplicações variadas onde se necessita a operação de um controle remoto RF. Veja o esquema abaixo:

O sistema comporta 2 canais, cujas saídas são feitas por 2 reles de 12 volts. Seus contatos podem ser utilizados tanto no modo normalmente ligado como normalmente desligado.

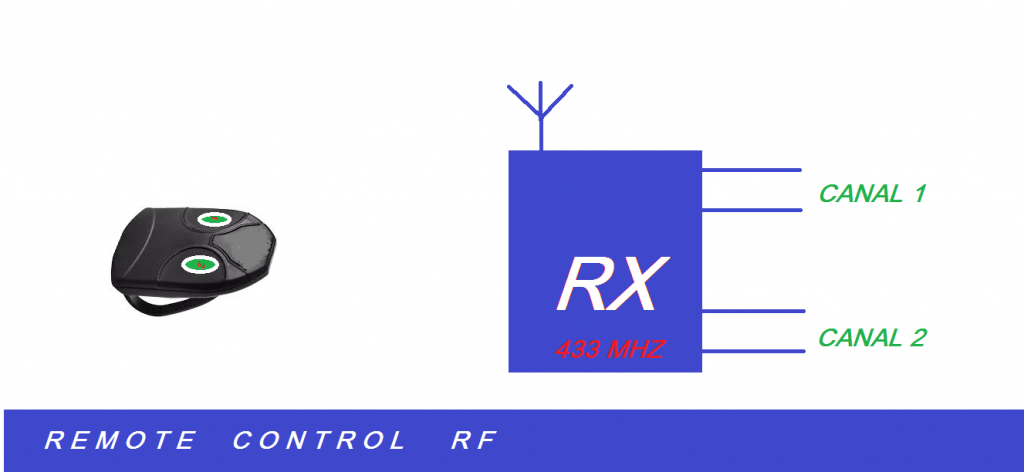

A recepção do sinal oriundo do ‘chaveirinho’ transmissor (tx) é feito por um módulo receptor miniatura. Podem ser usado quaisquer modelos disponível, na frequência de 433Mhz ( ou seja, a mesma frequência do TX).
Conforme mostra o esquema, temos 2 interruptores usados na programação, além de 3 jumpers.
O interruptor nomeado de ‘controle’ serve para aprender um botão de um controle e também para realizar o apagamento geral de todos os controles aprendidos, se apertado por mais de 5 segundos. Já o interruptor ‘tempo’ serve para eliminar a temporização, se apertado por mais de 5 segundos. Se em seguida for apertado novamente, irá incrementar o contador de tempo, para uso na função ‘retenção temporizada’.
Para usar este receptor, temos primeiro que aprender os controles, fazendo isto com cada botão que deseja usar.
O circuito permite escolher na hora do aprendizado, qual canal ativará.
Com a memória EEprom do pic 12f675, podemos gravar até 31 botões diferentes.
Importante lembrar que este receptor somente aceitará TX da mesma frequência e do sistema “code learning” usando o integrado Ht6p20b.

PASSO A PASSO PARA APRENDER CONTROLES:

Ativar somente o canal 1:
Retire todos os jumpers e coloque somente no canal 1 (jcn1).
Acione o botão desejado do controle remoto e em seguida aperte momentâneamente o interruptor ‘controle’. O led irá dar uma breve piscada indicando o aprendizado. Este botão aprendido somente poderá acionar o canal 1.

Ativar somente o canal 2:
Retire todos os jumpers e coloque somente no canal 2 (jcn2).
Acione o botão desejado do controle remoto e em seguida aperte momentaneamente o interruptor ‘controle’. O led irá dar uma breve piscada indicando o aprendizado.Este botão aprendido somente poderá acionar o canal 2.

Ativar canal 1 e 2 simultaneamente:
Retire todos os jumpers e coloque somente no canal 1 (jcn1) e canal 2 (jcn2).
Acione o botão desejado do controle remoto e em seguida aperte momentaneamente o interruptor ‘controle’. O led irá dar uma breve piscada indicando o aprendizado. Este botão aprendido acionará ambas saídas simultaneamente.

Obs. Este modo tem que ser usado quando trabalhar em modo ‘beep’ para o canal 2.

Não aprenda algum botão sem estar colocado o jumper jcn1 ou jcn2, ou ainda ambos. Se for aprendido sem nenhum jumper, não terá efeito algum na operação do receptor.

CONSIDERAÇÃO SOBRE O MODO DE USO:

Após o aprendizado, o modo de operação dos canais será determinado por quais jumpers estiverem colocados.
Temos 13 modos de operação possíveis:
1 ) Canal 1 = pulso e canal 2 = pulso
2 ) Canal 1 = retenção e canal 2 = pulso
3 ) Canal 1 = pulso e canal 2 = retenção
4 ) Canal 1 = retenção e canal 2 = retenção
5 ) Canal 1 = retenção temporizada e canal 2 = retenção
6 ) Canal 1 = retenção e canal 2 = retenção temporizada
7 ) Canal 1 = retenção temporizada e canal 2 = retenção temporizada
8 ) Canal 1 = pulso e canal 2 = retenção temporizada
9 ) Canal 1 = retenção temporizada e canal 2 = pulso
10 ) Canal 1 = pulso e canal 2 = beep (um beep ao ligar e um beep ao desligar)
11 ) Canal 1 = retenção e canal 2 = beep (um beep ao ligar e um beep ao desligar)
12 ) Canal 1 = pulso e canal 2 = beep (um beep ao ligar e dois beeps ao desligar)
13 ) Canal 1 = retenção e canal 2 = beep (um beep ao ligar e dois beeps ao desligar)

Lembrando que no modo ‘pulso’ a saída fica ligada enquanto o botão estiver pressionado.
No modo ‘retenção’ a saída irá alternar de estado a cada aperto do botão.
E no modo ‘retenção temporizada’, se a saída estiver ligada, será desligada por um novo acionamento do controle ou por tempo programado previamente. Este tempo pode ser alterado de 20 em 20 segundo, totalizando o máximo de 84 minutos. Estes tempos podem ser diferentes dependendo da precisão do oscilador interno do pic e da temperatura de operação. Outros tempos podem ser obtidos alterando as constantes do programa em ‘c’ e recompilando para gerar novo hex.

PASSO A PASSO PARA ESCOLHER O MODO DE OPERAÇÃO:

1) Canal 1:Pulso/ Canal 2:pulso
Grave os controles (veja passo a passo para aprender controles)
Retire todos os jumpers.

2) Canal 1:retenção / Canal 2:pulso
Grave os controles (veja passo a passo para aprender controles)
Retire todos os jumpers. Coloque o jumper no canal 1 (jcn1).
Aperte o botão ‘tempo’ até acender o led e solte. Isto irá desligar a temporização.

3) Canal 1:pulso / Canal 2:retenção
Grave os controles (veja passo a passo para aprender controles)
Retire todos os jumpers. Coloque o jumper no canal 2 (jcn2).
Aperte o botão ‘tempo’ até acender o led e solte. Isto irá desligar a temporização.

4) Canal 1:retenção / Canal 2:retenção
Grave os controles (veja passo a passo para aprender controles)
Retire todos os jumpers. Coloque o jumper no canal 1 (jcn1) e canal 2 (jcn2).
Aperte o botão ‘tempo’ até acender o led e solte. Isto irá desligar as temporizações.

5) Canal 1:retenção temporizada / Canal 2:retenção
Grave os controles (veja passo a passo para aprender controles)
Retire todos os jumpers. Coloque o jumper no canal 1 (jcn1) e canal 2 (jcn2).
Aperte o botão ‘tempo’ até acender o led e solte. Isto irá desligar as temporizações.
Retire o jumper do canal 2 (jcn2). Aperte o botão ‘tempo’ até acender o led e solte.
Rapidamente, aperte o botão ‘tempo’ quantas vezes forem necessária para incrementar o tempo (20 em 20 segundos).
A cada aperto piscará o led. Ao chegar o valor desejado, aperte imediatamente o botão ‘controle’ para gravar a opção de tempo. Se não for apertado o botão ‘controle’ após 4 segundos, será cancelado esta operação.
Recoloque o jumper do canal 2 (jcn2).

6) Canal 1:retenção / Canal 2:retenção temporizada
Grave os controles (veja passo a passo para aprender controles)
Retire todos os jumpers. Coloque o jumper no canal 1 (jcn1) e canal 2 (jcn2).
Aperte o botão ‘tempo’ até acender o led e solte. Isto irá desligar as temporizações.
Retire o jumper do canal 1 (jcn1).Aperte o botão ‘tempo’ até acender o led e solte.
Rapidamente, aperte o botão ‘tempo’ quantas vezes forem necessária para incrementar o tempo (20 em 20 segundos).
A cada aperto piscará o led. Ao chegar o valor desejado, aperte imediatamente o botão ‘controle’ para gravar a opção de tempo. Se não for apertado o botão ‘controle’ após 4 segundos, será cancelado esta operação.
Recoloque o jumper do canal 1 (jcn1).

7) Canal 1:retenção temporizada / Canal 2:retenção temporizada
Grave os controles (veja passo a passo para aprender controles)
Retire todos os jumpers. Coloque o jumper no canal 1 (jcn1) e canal 2 (jcn2).
Aperte o botão ‘tempo’ até acender o led e solte. Isto irá desligar as temporizações.
Retire o jumper do canal 1 (jcn1).Aperte o botão ‘tempo’ até acender o led e solte.
Rapidamente, aperte o botão ‘tempo’ quantas vezes forem necessária para incrementar o tempo (20 em 20 segundos).
A cada aperto piscará o led. Ao chegar o valor desejado, aperte imediatamente o botão ‘controle’ para gravar a opção de tempo. Se não for apertado o botão ‘controle’ após 4 segundos, será cancelado esta operação.
Recoloque o jumper do canal 1 (jcn1) e retire o do canal 2 (jcn2).Aperte o botão ‘tempo’ até acender o led e solte.
Rapidamente, aperte o botão ‘tempo’ quantas vezes forem necessária para incrementar o tempo (20 em 20 segundos).
A cada aperto piscará o led. Ao chegar o valor desejado, aperte imediatamente o botão ‘controle’ para gravar a opção de tempo. Se não for apertado o botão ‘controle’ após 4 segundos, será cancelado esta operação.
recoloque o jumper do canal 2 (jcn2) e mantenha colocado o do canal 1 (jcn1).

8 ) Canal 1:pulso / Canal 2:retenção temporizada
Grave os controles (veja passo a passo para aprender controles)
Retire todos os jumpers. Coloque o jumper no canal 2 (jcn2).
Aperte o botão ‘tempo’ até acender o led e solte. Rapidamente, aperte o botão ‘tempo’ quantas vezes forem necessária para incrementar o tempo (20 em 20 segundos).
A cada aperto piscará o led. Ao chegar o valor desejado, aperte imediatamente o botão ‘controle’ para gravar a opção de tempo. Se não for apertado o botão ‘controle’ após 4 segundos, será cancelado esta operação.

9)canal 1:retenção temporizada / canal 2:pulso
Grave os controles (veja passo a passo para aprender controles)
Retire todos os jumpers. Coloque o jumper no canal 1 (jcn1).
Aperte o botão ‘tempo’ até acender o led e solte. Rapidamente, aperte o botão ‘tempo’ quantas vezes forem necessária para incrementar o tempo (20 em 20 segundos).
A cada aperto piscará o led. Ao chegar o valor desejado, aperte imediatamente o botão ‘controle’ para gravar a opção de tempo. Se não for apertado o botão ‘controle’ após 4 segundos, será cancelado esta operação.

10) Canal 1:pulso / canal 2:beep ( 1 toque ao ligar e 1 toque ao desligar)
Grave os controles (veja passo a passo para aprender controles)
Obs. O controle tem que ativar ambos os canais para funcionar neste modo.
Retire todos os jumpers. Coloque o jumper ‘beep’ (jbeep).
A cada aperto do botão no tx irá acionar o canal 1 e um breve acionamento (beep) no canal 2

11)canal 1:pulso / canal 2:beep (1 toque ao ligar e 2 toques ao desligar)
Grave os controles (veja passo a passo para aprender controles)
Obs. O controle tem que ativar ambos os canais para funcionar neste modo.
Retire todos os jumpers. Coloque o jumper ‘beep’ (jbeep) e também no canal 2 (jcn2).
A cada aperto do botão no tx irá acionar o canal 1 e um breve acionamento (beep) no canal 2

12) Canal 1:retenção / canal 2:beep ( 1 toque ao ligar e 1 toque ao desligar)
Grave os controles (veja passo a passo para aprender controles)
Obs. O controle tem que ativar ambos os canais para funcionar neste modo.
Retire todos os jumpers. Coloque o jumper ‘beep’ (jbeep) e também do canal 1 (jcn1).
A cada aperto do botão no tx irá inverter o canal 1 e um breve acionamento (beep) no canal 2

13) Canal 1:retenção / canal 2:beep (1 toque ao ligar e 2 toques ao desligar)
Grave os controles (veja passo a passo para aprender controles)
Obs. O controle tem que ativar ambos os canais para funcionar neste modo.
Coloque o jumper ‘beep’ (jbeep) e também no canal 1 (jcn1) e canal 2 (jcn2).
A cada aperto do botão no tx irá inverter o canal 1 e um breve acionamento (beep) no canal 2

PASSO A PASSO PARA APAGAMENTOS DOS CONTROLES:

Aperte o botão ‘controle’ por mais de 5 segundos, até que o led comece a piscar, soltando então o botão.
Todos os controles serão apagados, sendo então necessário reaprende-los. Siga o passo a passo para aprender o controle.

Segue abaixo algumas sugestões de como pode ser usado este receptor de controle remoto:

A primeira mostra o uso em um portão automático, com auxílio de micro-chaves de fim de curso. Pode ser usado em portões deslizantes e basculantes.

A segunda sugestão mostra o acionamento de um ventilador de teto, ligando e revertendo a rotação.

Nesta terceira sugestão, o ventilador será ligado de modo fixo como ventilador ou exautor e o segundo botão aciona uma velocidade adicional.

Já nesta quarta sugestão, usamos o controle remoto para ligar conjuntos de lampadas em um palco.

Esta quinta sugestão, mostra um alarme simples para carro feito com base em um rele de 12 volts e diodos. O controle liga e desliga o alarme, dando também os tradicionais ‘beep’ na sirene.

Nesta sexta sugestão, mostra um alarme simples para casa, fazendo uso de alguns reed switch para servirem de sensores em portas e janelas. Opera de forma parecida ao anterior.

E nesta ultima sugestão, podemos acionar duas folhas de portão, também com auxílio de fins de cursos devidamente instalados.

Lógicamente, cada um poderá achar um aplicação conforme sua necessidade. A versatilidade na forma de programação ajuda em muito nas aplicações que desejamos usar.

Atenção: Esta montagem foi realizada apenas em placa de protoboard, sujeita a bugs ainda não detectados. Está sendo fornecido os arquivos que poderão ser alterados conforme a necessidade do hobista. Antes de fazer uma placa de pcb, monte e teste em placa de protoboard para confirmar se atende a suas necessidades.

Segue pasta com os arquivos desta montagem:

recpt_rf_prog1
