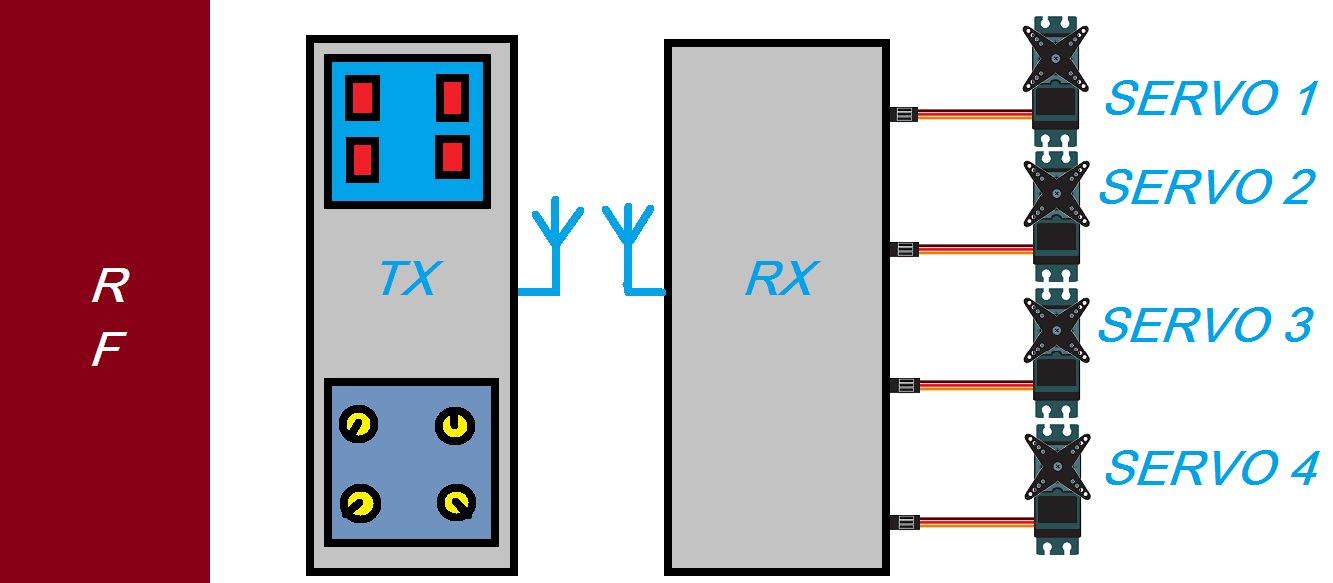

Gostaria de controlar 4 canais com servos de 1-2 ms? Com opção de 4 saídas configuráveis individualmente para pulso/retenção ou invertida?
Para os adeptos do telecomando, brincar com automôdelos pode ser um passatempo interessante e que proporciona grande distração.
Esta montagem é uma simplificação do artigo anterior nomeado de ‘FAÇA UM CONTROLE REMOTO PWM 8 CANAIS (1MS A 2MS) – COM PIC 16F628A’ de 8 canais.
Veja o esquema abaixo para o transmissor:
E abaixo, o esquema do receptor:
Para muitos, 8 canais é inteiramente desnecessário, visto que com apenas 2 servos já dá para fazer muita coisa, imagine então com 4 servos.
Foi adotado o mesmo esquema de obtenção de valores dos potenciômetros usando a temporização RC, relacionada ao valor do capacitor em paralelo com o potenciômetro. Carrega-se o capacitor e depois mede-se o tempo que demora a sua descarga, tempo este proporcional ao valor ajustado no potenciômetro.
No receptor, foi feito algumas mudanças na rotina, quanto a obtenção dos tempos pwm usados no servo, fazendo uso do timer 1 apenas.
Também é possível alterar o programa para produzir um movimento maior no servo, usando a opção ‘EXTENDIDA’ ao recompilar. Este produz pulsos de duração de 0,75 a 2,8 ms ao invés de 1 a 2 ms.
Foi acrescentado um led para indicar se o receptor está recebendo o sinal do transmissor. Para evitar o extravio do modelo pode-se configurar a função ‘pane’ que coloca valores pré definidos nos servos e botões, em caso de perda de sinal.
Ex. Acionar os ‘flaps’ de um avião para uma posição que cause o menor dano ao aeromodelo ao cair.
Se o hobista quiser usar outras opções para as saídas dos botões, poderá fazer uso das opções individuais para pulso ou retenção e também normal ou invertida.
O modo retenção é ideal para acionar, por exemplo, a iluminação do automodelo, enquanto que o modo pulso pode ser usado com um buzzer para imitar o aperto momentâneo de uma ‘buzina’.
Com respeito ao transmissor e receptor, deverá ser escolhido um par na frequência apropriada para telecomandos (27mhz, 49mhz,etc).
Ficará por conta do hobista escolher o tipo de tx/rx e frequência de uso.
A colocação de uma chave ‘dip’ visa produzir um ‘serial number’ alteravel para o par tx/rx. Lembrando que ambos tem que ter suas chaves nas mesmas posições para poder haver a recepção do sinal transmitido. Quando usar mais de um tx/rx, use canais de frequências diferentes (27.1mhz ,27.2mhz ,etc).
Importante lembrar que a alimentação dos servos deve ser separada da alimentação do PIC, para que ruídos dos motores não gerem um reset neste, gerando mau funcionamento. No caso de automôdelos, poderá prover uma bateria de 9 volts, com redutor para 5 volts, especificamente para o PIC e 4 pilhas de 1,5 volts em série, para os servos. Outras opções podem ser pensadas, desde que leve em conta a interferencia que os motores dos servos possam gerar no PIC.
Obs. Esta montagem é de carater didático, sendo montada/testada apenas em placa de protoboard. Está sujeita a bugs ainda não observados em uso.
Segue abaixo pasta com os arquivos desta montagem:
