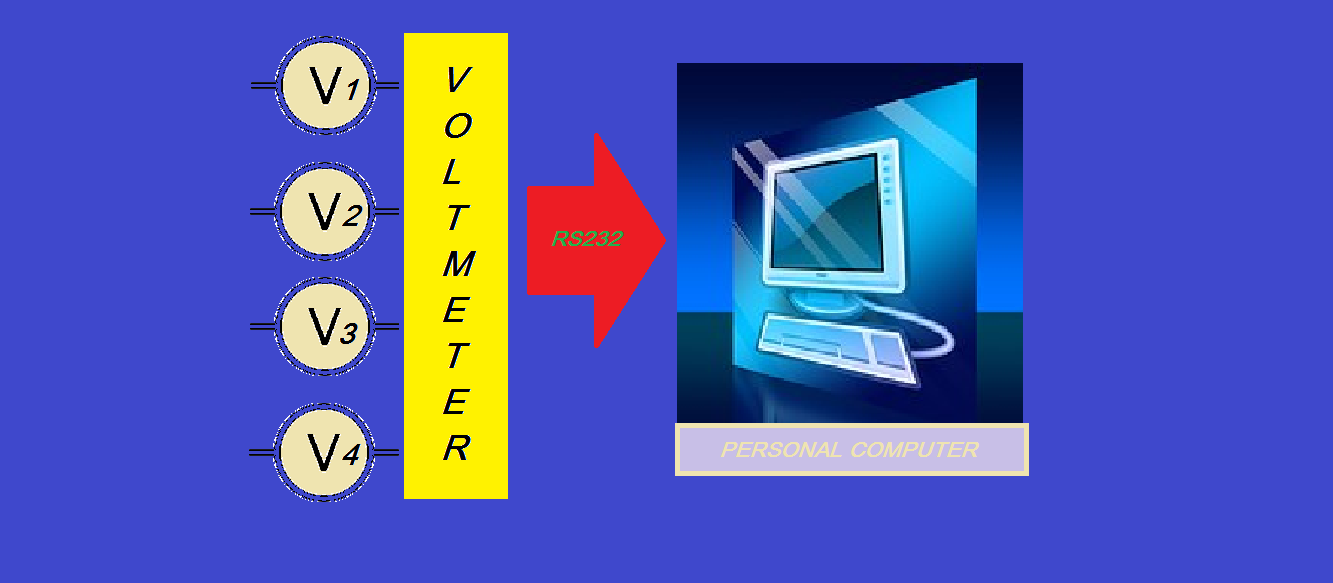

Em algumas aplicações remotas, é interessante acompanhar o que está acontecendo a um circuito, lendo a tensão de determinados pontos críticos. Que tal usar um PIC12F675, seu PC e um terminal de serial? Veja como…
Veja o esquema abaixo.
O circuito mostrado acima faz a leitura de tensões, usando os 4 canais AD disponiveis do PIC12F675. Depois de cada conversão AD, os valores são convertidos para decimal e em seguida, para ASCII, sendo então enviados via pino 2 para a porta serial (DB9). A comunicação foi afixada para 38400 bauds, pelos valores da rotina contida no código ASM. Para receber, basta usar um programa terminal como o HyperTerminal, configurado para 38400 bauds, 8 bits, nenhuma paridade,1 bit de parada e nenhum controle de fluxo. Veja como fica isto no HyperTerminal vendo a figura abaixo.
Quais os passos básicos para fazer funcionar um conversor Analógico/Digital em um PIC?
Siga os passos abaixo:
1) Tornar os pinos para o AD como entrada, configurando o registrador ‘TRISIO’ ( banco 1).
2) Selecionar no registrador ‘ANSEL’ quantos canais serão usados pelo AD.
3) Selecione a frequência de conversão, nos bits 4 a 6 do registrador ‘ANSEL’. Veja tabela do datasheet, pag.42.
4) Selecione se usará o vcc como referência ou a tensão do pino VREF , no bit 6 do registrador ‘ADCON0’.
1= VREF
0= VCC (5 Volts)
5) Selecione se deseja o resultado a direita ou a esquerda nos registradores ‘ADRESH/ADRESL’, no bit 7 do registrador ‘ADCON0′( isto porque o conversor é de 10 bit e temos o total de 16 bits nos 2 registradores de resultado). Geralmente optamos por saída a direita, onde o valor dos 8 bit menos significativos ficam em ‘ADRESL’ e os 2 bit mais significativos ficam em ‘ADRESH’ (ADCON0 BIT 7=’1′).
6) Ligue o conversor AD setando o bit 0 do registrador ‘ADCON0’.
7) Selecionar qual canal será lido em uma conversão (somente um por vez).
Para isto, selecione os bitS 2 e 3 do registrador ‘ADCON0’ (banco 0).
Seleção do canal:
bits 3/2
0 0= CANAL 0
0 1= CANAL 1
1 0= CANAL 2
1 1= CANAL 3
8) Inicie uma conversão setando o bit 2 do registrador ‘ADCON0’. Aguarde o termino da conversão, quando este bit (2) será resetado.
9) Pegue o resultado da conversão nos registradores ‘ADRESH (BANCO 0) E ADRESL (BANCO 1)’.
O código ASM preve 4 leituras por canal, fazendo a média antes de enviar pela serial. Após o envio, é incrementado o contador ‘PROXIMO’ que determina qual canal será ativo para a próxima conversão, fazendo um ‘loop’ continuo. Visto que usamos o VCC como referência, para evitar contas de ajustes, foram colocados potenciometros que serão ajustados para a tensão lida corresponder com a tensão real medida. Para ajustar, basta colocar cada entrada no vcc e ajustar para ler ‘ 5 Volts’. Faça isto para cada canal.
Atenção: Não faça medições de tensões maiores que 5 Volts, sem colocar uma malha de resistores apropriada para reduzir as tensões na faixa aceitavel (0 a 5 volts), sob pena de destruir o PIC.
Veja abaixo como fica a transmissão usando o HyperTerminal:
Quanto a transmissão serial, como não foi usado cristal, é necessário que o PIC usado ainda tenha o byte de calibração intacto de fábrica. Do contrário, não será obtido a velocidade correta de transmissão. Caso tenha perdido este byte ao apagar a flash, sem antes salvar o endereço 0x3ff, poderá usar o recurso do artigo ‘COMO CALIBRAR A FREQUÊNCIA DO OSCILADOR INTERNO DO PIC 12F675/629 (DIDÁTICO)‘.
Obs: Esta montagem é apenas didática, sendo apenas realizada em protoboard, sujeita a bugs ainda não identificados. Como está sendo fornecido o arquivo ASM, este poderá ser alterado segundo as necessidades do hobista.
Segue o arquivo ASM:
Segue o arquivo HEX:
