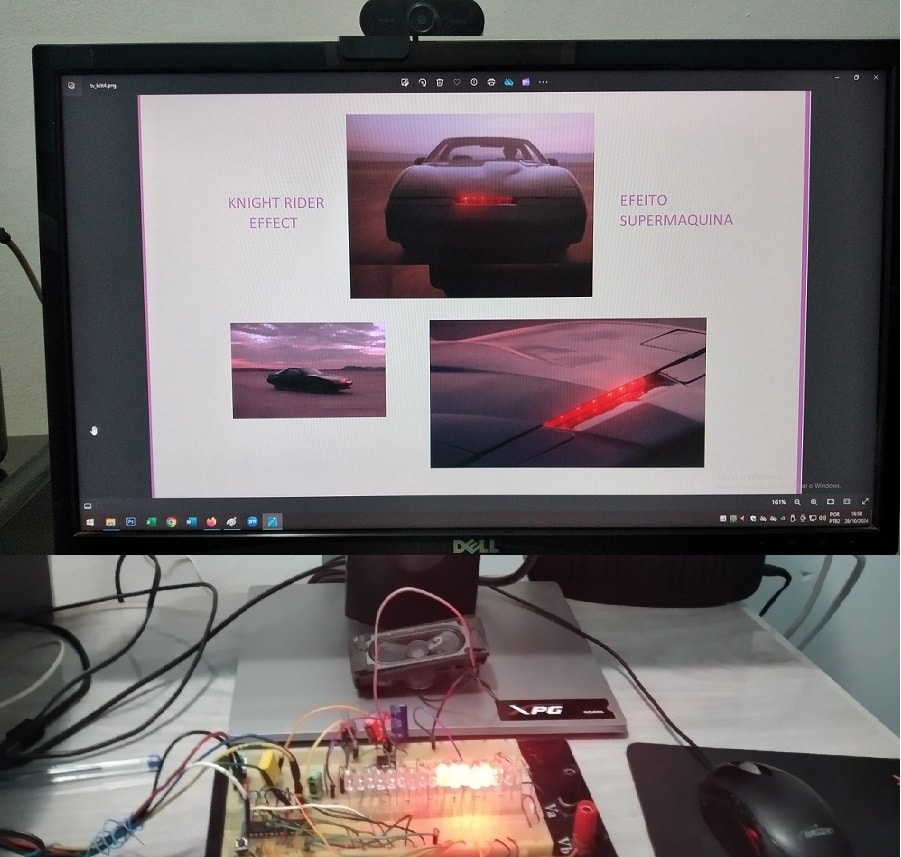

Divirta-se colocando este efeito luminoso e sonoro em sua réplica miniatura do K.I.T.T.!
Esta montagem é sobre o efeito visual que foi apresentado na série de TV dos anos 80’s intitulada no Brasil de ‘Super Máquina” (Knigth Rider em Inglês).
Os leds acendem de um lado para outro ao mesmo tempo que se ouve um som característico do efeito. Veja o esquema abaixo:
Os leds são ligados diretamente nos pinos do microcontrolador ATmega8 usando um resistor limitador de corrente. Use leds de alto brilho para ter um resultado superior.
O som fica gravado na própria flash por meio de um arquivo de som previamente obtido a partir da internet e convertido para tipo .wav a 4 kilohertz de amostragem.
Este arquivo tem o nome de ‘sup_maq_sound_4k.c’ e está junto a pasta de arquivos do projeto, disponível para download no final deste artigo.
Através do pino 17 do ATmega8 podemos obter o som gerado. Este pode ser amplificado conforme o esquema, por um LM386 ou pode ser usado outro circuito integrado amplificador de sua escolha.
Para alimentar o circuito pode ser usado uma fonte de 5 volts como a provida por um carregador de celular. Caso venha colocar o dispositivo em miniaturas, então poderá ser pensado em usar pilhas recarregáveis para alimentar o circuito.
O programa foi compilado usando a ultima versão do WinAvr 2010 disponível no site Sourceforge.net.
Para mais detalhes de como funciona o programa e como obter o som a ser usado pelo programa, veja o artigo ‘CYLON EYE EFFECT – C/ ATMEGA8 – REF389‘.
Para gravar o arquivo .hex no microcontrolador ATmega8 você poderá usar, como sugestão: ‘FAÇA UM SIMPLES PROGRAMADOR SERIAL PARA AVR …‘.
Este ‘simples programador’ necessita do programa PonyProg2000, bem simples de usar. O inconveniente é que faz uso da porta serial e nem todos os PC’s atuais tem esta porta instalada (obsoleta).
Obs. Esta montagem é experimental, sendo de caráter didático, montada apenas em placa experimental (do tipo “Protoboard”), sujeita a “bugs” ainda não detectados. Está sendo fornecido os arquivos para que cada hobista possa alterar o programa segundo suas necessidades.
Abaixo temos uma pasta zipada para download, com os arquivos desta montagem:
