Pensando em medições de tensão em veículos…

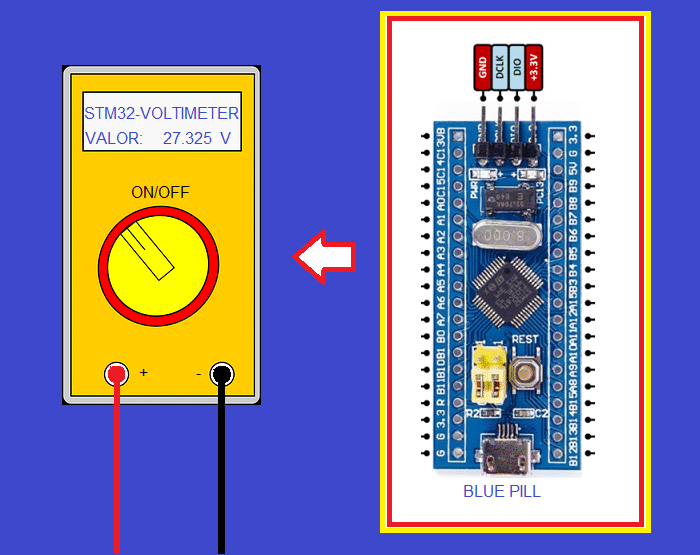

Prosseguindo com o uso da placa Blue Pill iremos usa-la para fazer um voltímetro para medida de tensões de 0 a 30 Volts. Veja o esquema abaixo:
Com ajuda de um display LCD 16×2 podemos visualizar as medidas de tensão processadas pelo Blue Pill.
O circuito é bem simples, tendo apenas um divisor de tensão na entrada do ADC (conversor analógico digital), sendo usado o pino B1.
O trimpot de 5k deverá ser ajustado antes de usar o aparelho. Basta ligar uma fonte de tensão de valor conhecido nas pontas de prova e em seguida ajustar o trimpot para dar a mesma leitura no LCD.
No esquema foi usado 4 pilhas AA de 1,5 Volts para alimentar o circuito.
O programador ST-Link V2 será usado somente no momento de carregar o firmware na placa Blue Pill. Após isto, deverá ser desconectado e então as pilhas devem ser usadas para alimentar o circuito.
Junto ao LCD temos outro trimpot de 5k. Este é usado para ajustar o contraste do display. Se desejar, poderá substituí-lo por um resistor de 1k ligando um dos terminais deste resistor no pino VO e o outro no gnd.
Deverá ser respeitado a polaridade das pontas, pois o circuito não lê tensões negativas. Não deve ser excedida a faixa máxima de medição para não danificar a placa Blue Pill.
Este circuito poderá ser usado para monitorar tensões de carga de alternador de veículo. Outro uso é ser montado dentro de uma fonte de tensão regulada, para indicar a tensão de saída.
Obs. Esta montagem é experimental, sendo de caráter didático, montada apenas em placa experimental (do tipo “Protoboard”), sujeita a “bugs” ainda não detectados. Está sendo fornecido os arquivos para que cada hobista possa alterar o programa segundo suas necessidades.
Segue pasta zipada com os arquivos desta montagem compiladas no MikroC PRO for ARM (usando a versão gratuita ):
